Antes de começar o exercício!
- Para representar, por exemplo
 , deve escrever X'. Na expressão:  ficaria X'Y'Z .
- Use apenas letras MAIÚSCULAS.
- NÃO coloque espaços entre os caracteres
- Escreva a sua resposta FINAL, de modo a que esta apresente uma ordem alfabética, eg. , ABC + DEF ou AD(BC + EF)
|

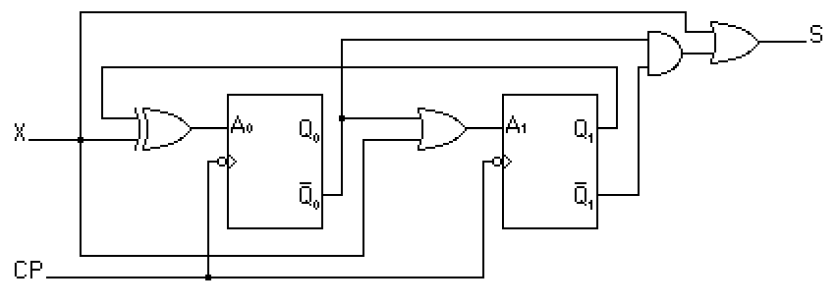

Considere o logigrama da figura abaixo,
a) Indique quais a equações de excitação dos flip-flops e a respectiva equação de saída (S):
